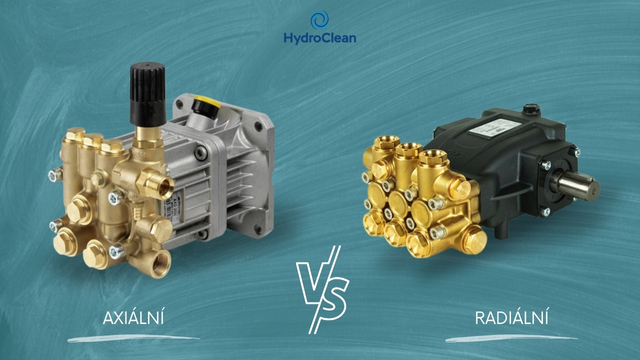

Radiální vs. axiální vysokotlaké čerpadlo: hlavní rozdíly a využití
Vysokotlaké čističe (tzv. vapky) používají pístová čerpadla k dosažení vysokého tlaku vody. Existují dva hlavní typy konstrukce těchto čerpadel – axiální a radiální. Tyto pojmy označují uspořádání pístů vůči pohonné hřídeli a způsob, jakým je čerpadlo poháněno. Níže vysvětlujeme princip fungování obou typů a jejich klíčové rozdíly v životnosti, údržbě, účinnosti, ceně a vhodném použití.

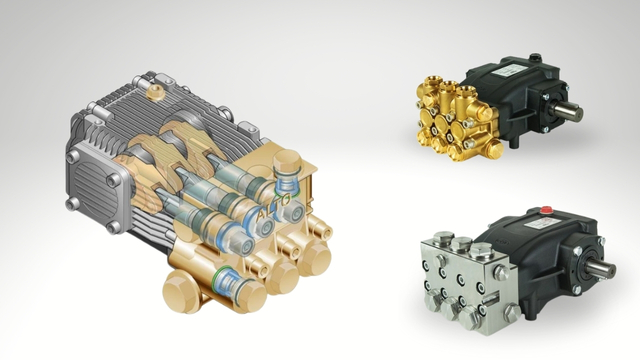

Radiální vysokotlaké čerpadlo (triplexní pístové čerpadlo)
Radiální čerpadlo je zpravidla konstrukce s klikovým hřídelem a ojnicemi, podobně jako u automobilového motoru. Nejčastěji jde o radiální (triplexní) čerpadlo se třemi písty uspořádanými kolem klikové hřídele. Hnací hřídel motoru není přímo spojen s písty, ale pohání klikový mechanismus, který převádí rotační pohyb motoru na vratný (přímý) pohyb pístů. Při pohybu pístu směrem nahoru dochází k nasátí vody do válce a při pohybu dolů k vytlačení vody pod vysokým tlakem. Tato robustnější konstrukce umožňuje dosáhnout vysokých tlaků a plynulejšího chodu (menší pulzace), protože víceválcové čerpadlo zajišťuje souvislejší proud vody a menší vibrace než jednodušší systémy.
Radiální čerpadla bývají vyráběna z odolných materiálů (např. mosazná čerpadlová hlava, keramické písty) a bývají samostatnou jednotkou připojenou k motoru buď přímo, nebo přes převod (např. pomalejší otáčky přes převodovku u profesionálních strojů). Díky tomu mohou často pracovat při nižších otáčkách (typicky kolem 1400–1500 ot./min), což snižuje opotřebení. Radiální vysokotlaká čerpadla používají ve svých profesionálních strojích renomovaní výrobci (Interpump, Udor, Annovi Reverberi, Hawk, Mazzoni, Comet aj.) a najdete je v průmyslových a komerčních tlakových myčkách vyšší třídy.
Výhody:
Radiální vysokotlaká čerpadla vynikají dlouhou životností a vysokou odolností. Při správném provozu a pravidelné údržbě – zvládají běžně tisíce hodin provozu a v praxi vydrží mnoho let. Mají také vyšší účinnost (typicky cca 85–90 % v součtu mechanické a volumetrické), takže se méně energie ztrácí třením a méně tepla se uvolňuje během chodu než u axiálních vysokotlakých čerpadel. Konstrukce je plně servisovatelná – většinu dílů (těsnění, ventily, ložiska, písty) lze vyměnit či repasovat, takže se při poruše obvykle nemění celé čerpadlo. Díky robustní klikové mechanice a lepšímu chlazení dobře snášejí dlouhodobý souvislý provoz a vysokou zátěž, a proto se hodí pro časté nebo profesionální použití (komerční a průmyslové aplikace). Profesionální radiální čerpadla jsou běžně vybavena regulací tlaku (unloader neboli bezpečnostní ventil) a funkcemi Total Stop/ochrana proti přehřátí, takže při uvolněné spoušti zbytečně neběží do bypassu.
Nevýhody:
Nevýhodou je vyšší pořizovací cena a složitější, rozměrnější konstrukce – oproti axiálním jsou radiální pumpy dražší na výrobu i nákup a bývají těžší, což může ztížit manipulaci nebo integraci do velmi kompaktních strojů. Vyžadují pravidelnou údržbu: výměnu oleje (po záběhu ~50–100 h, dále cca každých 500 h nebo 1x ročně – dle manuálu konkrétního výrobce), průběžné kontroly a v čase i výměnu těsnění/ventilů podle opotřebení (řiďte se manuálem výrobce konkrétního vysokotlakého čerpadla). Celkově jsou radiální čerpadla konstruována pro náročnější nasazení – předpokládají vyšší investici a plánovanou údržbu, za což se odmění výrazně delší životností a stabilním výkonem.
Příklad použití radiálních čerpadel:
Profesionální a průmyslové myčky (stavebnictví, průmysl, zemědělství, čištění vozidel, komunální služby apod.), kde je třeba trvalý vysoký tlak a robustní provoz.

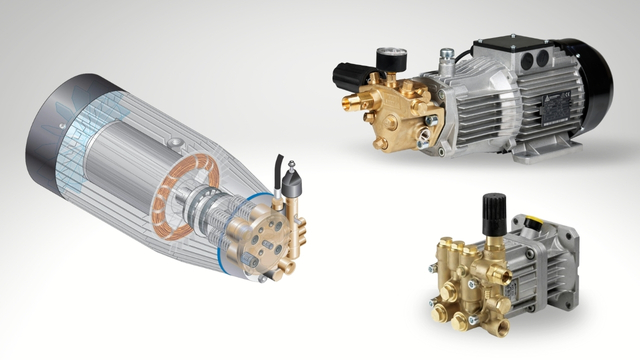

Axiální vysokotlaké čerpadlo (čerpadlo s axiálním pístovým uspořádáním)
Axiální čerpadlo využívá principu nakloněné kotoučové desky (šikmého talíře) nebo tzv. wobble plate/vačky, která mění rotační pohyb motoru na posuvný pohyb pístů. Písty jsou orientovány souběžně s osou hnací hřídele motoru (tj. „axiálně“) přičemž čerpadlo bývá kompaktně integrováno s motorem. Jednoduchý nakloněný disk postupně tlačí na písty, čímž zajišťuje nasávání a vytlačování vody při každé otáčce. Konstrukčně je axiální čerpadlo kompaktní a poměrně jednoduché – obsahuje méně pohyblivých dílů (nemá klasický klikový mechanismus), což šetří místo a snižuje náklady. U hobby provedení bývají axiální čerpadla rychloběžná (≈ 2800–3400 ot./min), zatímco v profesionální třídě existují pomaloběžné axiální jednotky (≈ 1450 ot./min) s regulací tlaku a Total Stopem, určené pro náročnější použití.
Konstrukčně je axiální čerpadlo jednoduché – méně pohyblivých dílů a kompaktní celek šetří místo i náklady. Proto je velmi rozšířené v hobby a poloprofesionální třídě; zároveň ale platí, že někteří výrobci používají axiální koncepci i u profesionálních strojů, kde je provedení robustnější, servisovatelné a s dostupnými náhradními díly jako u radiálních čerpadel (těsnění, ventily, unloader/regulační ventil apod.).
Výhody:
Hlavní předností je jednoduchost, kompaktnost a příznivá cena. Díky přímému propojení s motorem odpadá nutnost složitých převodů – konstrukce je tudíž lehká a výroba levnější. Výhodou je také, že u nových hobby strojů nevyžaduje prakticky žádnou počáteční údržbu – výrobci často používají utěsněná ložiska a celoživotní náplně, takže uživatel se o čerpadlo nemusí starat až do doby, než dojde k opotřebení. Pro běžné použití (mytí auta, terasy apod.) poskytne axiální čerpadlo dostatečný tlak i průtok. Profesionální axiální vysokotlaká čerpadla pak mívají plynulou regulaci tlaku jako u radiálních čerpadel (přes unloader/regulační ventil) a systém Total Stop, takže při puštěné spoušti čerpadlo neběží do bypassu zbytečně dlouho; tím se omezuje ohřev vody v systému i opotřebení. U profesionálních axiálních čerpadel je běžná servisovatelnost (sady těsnění/ventilů, výměna oleje dle manuálu), tedy přístup podobný jako u radiálních jednotek.
Nevýhody:
Za konstrukční jednoduchost se zpravidla platí menší rezervou v extrémní kontinuální zátěži oproti radiálním čerpadlům. Životnost se výrazně liší podle třídy. U levnějších hobby axiálů je obvyklá životnost v řádu stovek hodin (orientačně~200–800 h dle kvality a zacházení) a při poruše se často mění celý modul – rozsáhlé opravy nejsou ekonomické. U profesionálních axiálních čerpadel je situace jiná: pracují pomaloběžně, jsou servisovatelné a s pravidelnou údržbou (výměny oleje podle manuálu, péče o unloader (regulaci tlaku), výměny těsnění/ventilů, dosahují výrazně delší životnosti – typicky vyšší stovky až tisíce hodin. Některé technické materiály uvádějí, že běžné servisní položky se mění po ~2000–3000 h provozu, což odpovídá dlouhodobému profesionálnímu nasazení. Účinnost axiálních čerpadel bývá o něco nižší (ztráty na nakloněné desce/pružinách pístů). U profi axiálních čerpadel však správně nastavený unloader (regulace tlaku), Total Stop a ochrana proti přehřátí udržují teploty v bezpečných mezích i při dlouhé práci (u jednodušších „wobble“ čerpadel musí písty překonávat sílu vratných pružin, což snižuje efektivitu). V důsledku toho axiální čerpadla produkují více odpadního tepla a mohou mít o něco vyšší spotřebu energie na stejný výkon ve srovnání s radiálními čerpadly.
Poznámka:
Ohřev vody při běhu na bypass je jevem společným pro jakékoliv pístové čerpadlo, pokud voda dlouho cirkuluje v uzavřené smyčce. Profi stroje vybavené axiálním i radiálním čerpadlem to řeší systémem Total Stop nebo tepelným pojistným/relief ventilem, který vodu při nadměrném ohřevu vypustí. Správné nastavení a obsluha tedy přehřívání spolehlivě předchází.
Příklad použití axiálních čerpadel:
Axiální čerpadla nejsou jen „hobby“. V profesionální třídě existují pomaloběžné axiální jednotky s mosaznou hlavou a keramickými písty, které jsou servisovatelné a vybavené regulací tlaku – pro pravidelné nasazení dávají smysl, zejména tam, kde je výhodou kompaktnost a nižší hmotnost celého stroje. Radiální čerpadla však zůstávají volbou číslo jedna pro nepřetržitý, těžký provoz a pro nejvyšší tlaky a průtoky. Výběr proto stojí na reálné intenzitě práce, požadované servisovatelnosti a rozpočtu.
Zdroje: Tento článek vychází z technických podkladů a servisních doporučení výrobců, datových listů a odborných srovnání. Uvedené informace jsou obecné a mohou se lišit podle modelu a provozních podmínek. Pro údržbu a servis se vždy řiďte instrukcemi v manuálu konkrétní pumpy. Autor nenese odpovědnost za škody vzniklé nesprávným použitím informací.
